모델 번호 | 윈타이-9007 |
힘 | 11KW |
외부 크기 | 5800*4500*3000mm(길이*너비*높이) |
내부 크기 | 5700*3500*2400mm |
전압 | 110V/220V/380V |
색상 옵션 | 흰색, 빨간색, 파란색 |
가열원 | 디젤 (소형버너, 180,000 Kcal/h) |
적외선 램프 | 24개 * 16W LED IR(천장) + 12개 측벽 |
적합한 차량 | 자동차, 소형차, 세단 |
흡기 팬 | 5.5KW 터보 팬(직접 구동) |
배기팬 | 4.0KW 터보 팬(직접 구동) |
조명 | LED 1000 Lux, 천장 24개 + 측면 12개 |
최하부 | 250mm, 2열 그리드 + 2열 체크 플레이트 |
천장 필터 | F5 EU5, 패널 4개 |
바닥 필터 | 유리섬유, 2구역 |
배기 필터 | 활성탄 포켓 필터 |
제어판 | 디지털 컨트롤러, 스프레이/베이크/라이트/E-Stop |
최대 온도 | 80°C(가열: 60°C까지 4~5분) |
지하실 부하 | 2T(테스트된 3T) |
소음 수준 | 75dB 이하 |
인증 | CE |
제품 응용
WINTAI-9007 경제형 컴팩트 스프레이 부스는 소규모 차체 공장, 초기 수리 업체, 오토바이/ATV 도장, 부품 보수 및 바닥 공간이 제한된 시설에 이상적인 입문용 솔루션입니다. 설치 면적이 26m²(외부)에 불과하여 표준 부스로는 불가능한 작업장에 적합합니다. 9007은 작은 크기에도 불구하고 전문가 수준의 결과를 제공합니다. 24개의 IR 램프는 균일한 경화를 제공하고, 터보 팬은 적절한 환기를 보장하며, 활성 탄소 배기 필터는 환경 요구 사항을 충족합니다. WINTAI는 60개 이상의 국가에 걸쳐 중소기업에 800개 이상의 소형 부스를 공급했습니다.
주요 특징
1) 컴팩트한 설치 공간: 외부 5.8*4.5m — 30m² 정도의 작은 공간에 적합합니다. 도시 작업장, 지하 차고 및 컨테이너 기반 작업에 이상적입니다.
2) 인조벽판: 50mm EPS 샌드위치 패널, 0.45mm 강철 피부. 가볍지만 내구성이 뛰어납니다. 아연도금 강철 지붕. 빠른 볼트 결합 조립(2인, 2일).
3) 지하실: 아연도금 강철 프레임, 250mm 피트(또는 표면 장착 옵션). 2줄 환기 그리드 + 2줄 체크무늬 플레이트. 램프가 포함되어 있습니다.
4) 문: 현관문 2개(2500*2400mm). 비상/안전문 1개. 강화 유리 전망창. 컴팩트하면서도 기능적인 액세스.
5) 공기 시스템: 5.5KW 흡기 터보 팬 + 4.0KW 배기 터보 팬. 전기 댐퍼. 풍속 0.3m/s. 시간당 280회의 공기 교환.
6) 디젤버너 : 소형 180,000Kcal/h 디젤버너. 스테인레스 스틸 열교환기. 연료 소비량: 차량당 4-5kg. 열효율 85%.

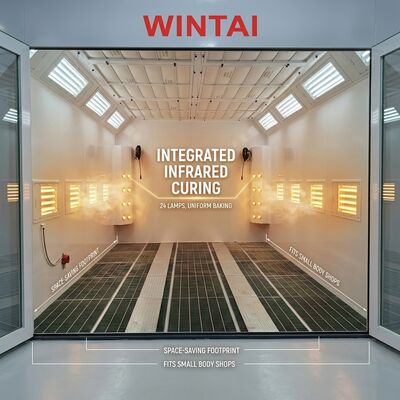

7) IR 조명: 천장 IR LED 램프 24개 + 측면 벽 램프 12개. 1000럭스. 전문적인 페인팅에 충분합니다. LED 수명은 50,000시간입니다.
8) 여과: F5 천장 필터 + 2존 유리 섬유 바닥 필터 + 활성탄 배기. 공기 청정도 98%. 기본적인 환경 요구 사항을 충족합니다.
9) 제어: 스프레이, 베이크, 조명 및 비상 정지 기능을 갖춘 간단한 디지털 컨트롤러. 과부하/과열 보호. 직관적인 작동 — 최소한의 교육만 필요합니다.
