모델 번호 | WINTAI-9005 |
힘 | 28KW |
외부 크기 | 12000*7000*5200mm(길이*너비*높이) |
내부 크기 | 11800*5600*4400mm |
전압 | 380V/415V/480V 3상 |
색상 옵션 | 흰색, 파란색, 회색, 맞춤형 |
가열원 | 디젤 듀얼 버너 (2*300,000 Kcal/h) |
적외선 램프 | 48개 * 16W LED IR(천장) + 32개 측벽 |
적합한 차량 | 대형 트럭, 버스, 트레일러, 건설 장비 |
흡기 팬 | 2*9.5KW 터보 팬(듀얼, VFD) |
배기팬 | 2*7.5KW 터보 팬(듀얼, VFD) |
조명 | LED 1600 Lux, 천장 48개 + 측면 32개 + 벽 12개 |
최하부 | 500mm Heavy-Duty, 5열 그리드 + 4열 플레이트 |
적재 능력 | 10T (테스트된 14T 정하중) |
천장 필터 | F6 EU6, 10개 패널, 워크온 플레넘 |
바닥 필터 | 유리섬유 5존, 퀵 릴리스 프레임 |
배기 필터 | 액티브 카본 타워 + HEPA H13 옵션 |
제어판 | 슈나이더 PLC + 12" 산업용 터치 스크린 + 원격 액세스 |
최대 온도 | 80°C(가열: 60°C까지 10~12분) |
열교환기 | 듀얼 SS316L, 90% 결합 효율 |
소음 수준 | ≤85dB(방음 팬 하우징) |
인증 | CE, ISO 9001, ISO 14001, OHSAS 18001 |
제품 응용

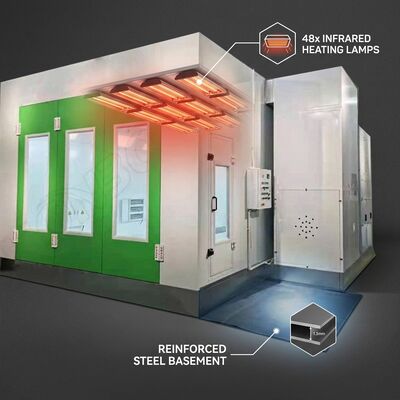

WINTAI-9005는 대형 트럭 유지 관리, 버스 제조, 건설 장비 보수 및 군용 차량 코팅과 같은 가장 까다로운 산업 응용 분야를 위한 주력 대형 디젤 스프레이 부스입니다. 5열 그리드 추출 기능을 갖춘 10T 강화 지하층은 대형 상용차를 처리합니다. 48개의 천장 IR 램프와 32개의 측면 벽 램프와 결합된 듀얼 디젤 버너(합계 600,000Kcal/h)는 거대한 66m² 내부 전체에 걸쳐 균일한 경화를 보장합니다. WINTAI는 전 세계 전국 버스 운영업체, 광산 장비 제조업체 및 항만 물류 회사를 위한 중공업 부스 프로젝트를 완료했습니다.
주요 특징
1) 벽판: 100mm 암면 샌드위치, 0.6mm 아연 도금 강철 이중 스킨. 클래스 A 방화 등급(GB 8624). 풍하중 정격은 180km/h입니다.
2) 지하실: 무거운 I빔 하부구조. 500mm 철근 콘크리트 피트(설계 제공). 5줄 환기 그리드 + 4줄 체크무늬 플레이트. 10T 작동/14T 정적 테스트를 거쳤습니다.
3) 도어: 안전 라이트 커튼이 있는 산업용 전동 수직 리프트(6000*5000mm). 이중 후면 도어. 패닉 바가 있는 4개의 인원용 문.
4) 공기 시스템: 4* 터보 VFD 팬(2*9.5KW 흡입 + 2*7.5KW 배기). 총 공기 흐름은 85,000m³/h입니다. 풍속 0.35-0.45m/s. 시간당 350회 공기 교환.
5) 디젤 버너: 듀얼 동기식 Riello형 디젤 버너(총 600,000Kcal/h). 90% 효율의 듀얼 SS316L 열교환기. 연료 소비량 8-10kg/차량.
6) IR 조명 배열: 천장 IR LED 램프 48개 + 측면 벽 램프 32개 + 벽 램프 12개. 작업 높이에서 1600 Lux. 정확한 색상 작업을 위한 연색성 지수(CRI) >90.
7) 여과: F6 EU6 워크온 천장 플레넘(10개 패널). 5존 유리섬유 퀵 릴리스 바닥 필터. 중요한 용도를 위한 옵션 HEPA H13 최종 필터.
8) 배출 제어: 산업용 활성탄 흡착탑(3m3 용량). 데이터 로깅을 통한 지속적인 VOC 모니터링. >98% VOC 제거 효율.
9) 제어 및 안전: Schneider PLC + 12" 산업용 터치 스크린. 진단을 위한 VPN을 통한 원격 액세스. 50가지 프로그래밍 가능한 치료 방법. 통합 가스 감지 + 화재 경보 인터페이스.
