모델 번호 | WINTAI-9004 |
힘 | 25KW |
외형 | 7200*5400*3450mm (L*W*H) |
내부 크기 | 7100*4000*2700mm |
전압 | 380V/415V 3단계 50/60Hz |
색상 선택 | 흰색, 파란색, 녹색, 은색 |
난방원 | 전기 ¥ 34 IR 램프 + 8 측면 IR 패널 배열 |
적외선등 | 34 PC * 16W LED IR (상장) + 8 PC * 3 * 1KW 사이드 패널 |
적당한 차량 | 자동차, SUV, MPV, 전기 차량 |
흡수 팬 | 7.5KW 터보 팬 (디렉트 드라이브, VFD) |
배기가스 팬 | 5.5KW 터보 팬 (디렉트 드라이브, VFD) |
조명 | LED 1300 럭스, 34 천장 + 16 사이드 앰비언트 |
지하 | 300mm, 3줄 격자 + 2줄 바둑판 |
천장 필터 | F5 EU5, 6 교체 가능한 패널 |
바닥 필터 | 유리 섬유, 3 구역 추출 |
배기 필터 | 액티브 탄 포켓 필터 M형 |
제어판 | 슈나이더 PLC, 디지털 PID 온도 제어 |
최대 온도 | 80°C (열화: 5-7분에서 60°C까지) |
에너지 효율성 | VFD 팬 제어, 구역 기반 IR 활성화 |
소음 수준 | ≤ 76dB |
인증 | CE, ISO 9001 |
제품 사용

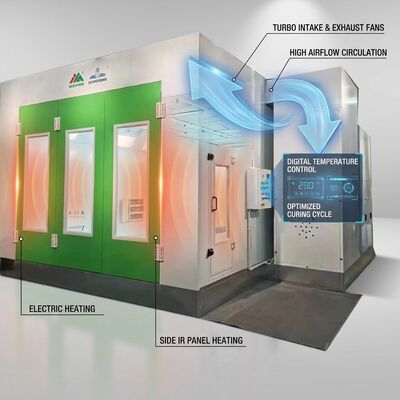

WINTAI-9004는 시공장에서 배출가스 0과 소음 저감 및 운영 복잡성을 줄이는 것을 우선시하는 시공장용 전동 솔루션입니다.34 개의 천장 IR 램프와 8 개의 측면 IR 패널 배열이 결합되어 정확한, 연소 부산물을 사용하지 않는 표적 난방 ∙ 폐쇄된 도시 작업장, EV 서비스 센터 및 엄격한 화재 안전 요구 사항이있는 시설에 이상적입니다.VFD 제어 터보 팬은 작동 모드에 따라 속도를 자동으로 조정합니다., 고정 속도 시스템에 비해 에너지 소비를 최대 35%까지 줄입니다. WINTAI는 유럽, 일본,그리고 북미.
주요 특징
1) 월보드: EPS 샌드위치, 50mm, 0.5mm 가연제철. 추운 기후 작업을위한 선택적인 바위 울 업그레이드. 열 브리딩 최소화.
2) 지하: 진열제철 + 정사각형 튜브 프레임. 300mm 구덩이. 3 줄 환기 격자 + 2 줄 칸판. 램프 포함.
3) 문: 3 개의 앞 문 (3000*2600mm). 1 개의 비상 문. 알루미늄 프레임 창문. 옵션 모터 롤러 셔터 업그레이드.
4) 공기 시스템: 7.5KW + 5.5KW VFD 터보 팬. BELIMO 전기 덤퍼. 팬 속도 자동 조정 스프레이 / 베이킹 / 냉각 모드. 에너지 절약.
5) 전기 난방: 34 개의 천장 IR LED 램프 (각 16W) + 8 개의 측면 IR 패널 배열 (각 3 * 1KW, 총 24KW). 표적 된 완화를 위해 구역 기반 활성화.
6) IR 패널 기술: 94%의 복사 효율을 가진 금으로 덮인 세라믹 반사기. 짧은 파동 IR는 내부에서 고장을 위해 페인트 필름을 침투합니다.
7) 조명: 34 개의 천장 LED + 16 개의 측면 주변 LED. 1300 Lux. 5000K 색 온도. 깜박이는 전자 드라이버.
8) 제어: PID 온도 알고리즘을 가진 슈나이더 PLC ± 1 ° C 정확도를 유지. 15 프로그래밍 프로파일. 시클 당 에너지 소비 추적.
9) 필터레이션: F5 천장 + 유리섬유 바닥 + 활성 탄소 배기가스. 98% 공기 청결. 제로 연소 배출물
