모델 번호 | WINTAI-9001 |
힘 | 15KW |
외부 크기 | 7000*5300*3400mm(길이*너비*높이) |
내부 크기 | 6900*3900*2650mm |
전압 | 110V/220V/380V/415V |
색상 옵션 | 흰색, 빨간색, 파란색, 주황색 |
가열원 | 디젤 (이탈리아 Riello RG5S 버너, 260,000 Kcal/h) |
적외선 램프 | 32개 * 16W LED IR 램프(천장) + 16개 측면 IR |
적합한 차량 | 자동차, SUV, 세단 자동차, MPV |
흡기 팬 | 7.5KW 터보 팬(직접 구동) |
배기팬 | 5.5KW 터보 팬(직접 구동) |
조명 | LED 1200 Lux, 천장 32개 + 측면 16개 |
최하부 | 300mm, 3열 그리드 + 2열 체크 플레이트 |
천장 필터 | F5 EU5 분류 |
바닥 필터 | 유리섬유 다층 |
배기 필터 | M형 활성탄 포켓 필터 |
제어판 | Schneider Electric 부품, PLC 제어 |
최대 온도 | 80°C (가열: 20°C에서 60°C까지 4~5분) |
열교환기 | 스테인레스 스틸 304, 열교환율 85% |
소음 수준 | 80dB 이하 |
인증 | CE, ISO 9001 |
제품 응용

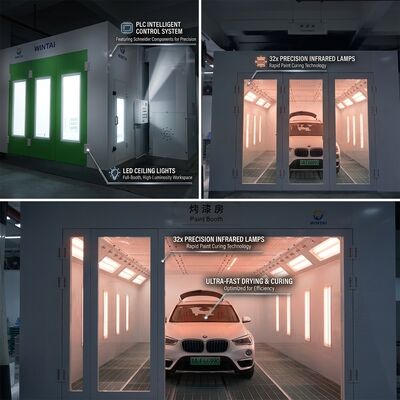

32개의 적외선 램프를 갖춘 WINTAI-9001 디젤 터보 팬 스프레이 부스는 전 세계 500개 이상의 전문 정비소에서 신뢰하는 표준 구성입니다. 이 유럽형 디젤 스프레이 부스는 자동차 도장 및 베이킹을 위한 먼지 없는 환경을 조성합니다. 터보 팬은 벨트 구동 시스템에 비해 유지 관리가 적고 우수한 공기 흐름을 제공합니다. 활성 탄소 배기 여과는 EU 배출 표준을 준수하는 환경을 보장합니다. 광저우 Wintai Car Tools Co., Ltd.에서 제조(2014년 기준, 직원 200명, 수출 비율 80% 이상, 연간 매출 6천만 달러 이상).
주요 특징
1) 벽판: EPS 샌드위치 패널, 50mm 두께, 0.476mm 다채로운 강철 스킨. 아연도금 강철 지붕 패널.
2) 지하실 : 아연 도금 강철 + 사각 튜브 프레임. 3줄 그리드 + 2줄 체크무늬 플레이트. 전체 램프가 포함되어 있습니다.
3) 문: 고급 현관문 3개(3000*2600mm), 0.8mm 스틸 스킨. 비상문 1개. 알루미늄 프레임 전망창.
4) 공기 순환: 7.5KW 흡기 터보 팬 + 5.5KW 배기 터보 팬. BELIMO 20N 전기 댐퍼. 풍속 0.3-0.4m/s.
5) 버너: 이탈리아 Riello RG5S 디젤 버너, 260,000 Kcal/h. 연료 소비량: 차량당 5-6kg. 열교환 효율 85%.
6) IR 조명: 천장 LED IR 램프 32개(각 16W) + 측면 벽 램프 16개. 그림자 없는 작업을 위한 1200Lux 조명.
7) 여과: 이중 필터 구조 — M형 부직포 1차 필터(캡처 >10μm) + F5 천장 필터(>5μm). 공기 청정도 98%.
8) 오염 제어: M형 활성탄 포켓 필터 시스템은 VOC 방출을 95% 이상 줄입니다. EU 지침 2004/42/EC를 준수합니다.
9) 제어: 과부하, 과열 및 위상 부족 보호 기능을 갖춘 Schneider Electric PLC 시스템. 스프레이/베이크/조명/비상 정지 모드.
